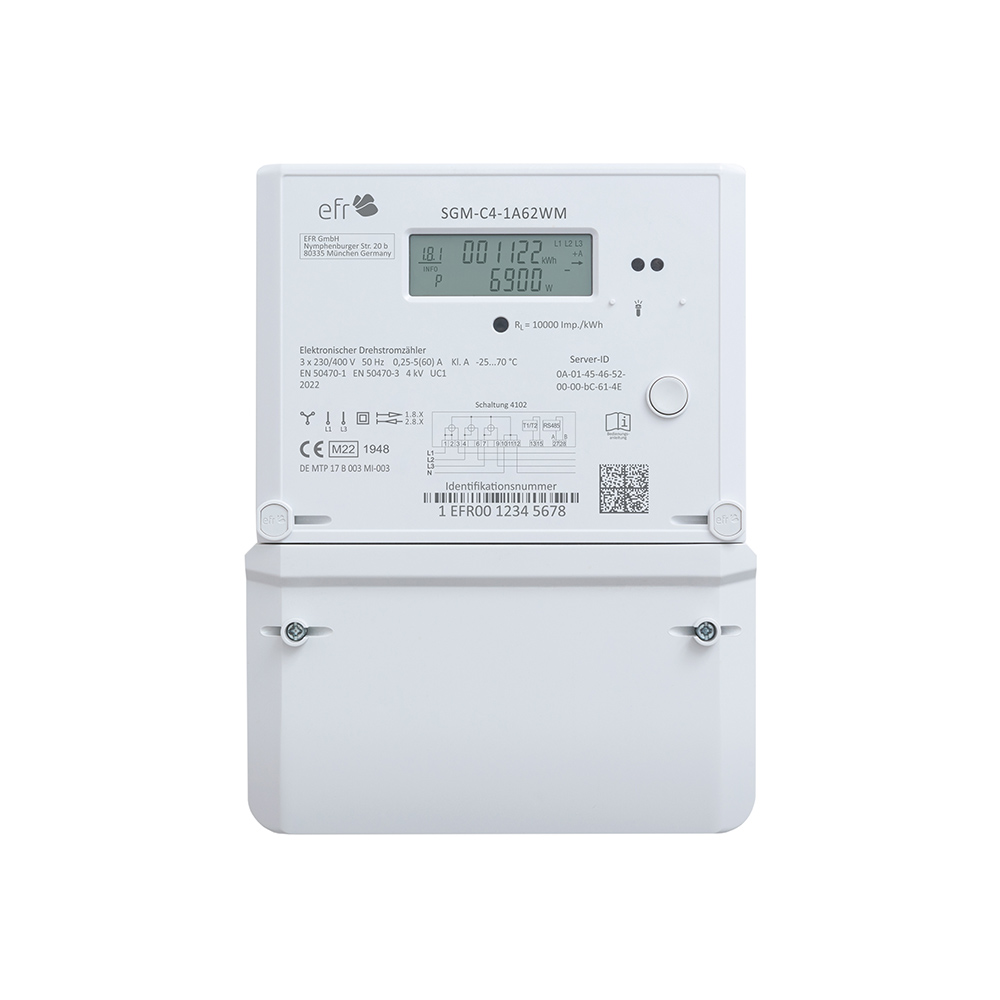

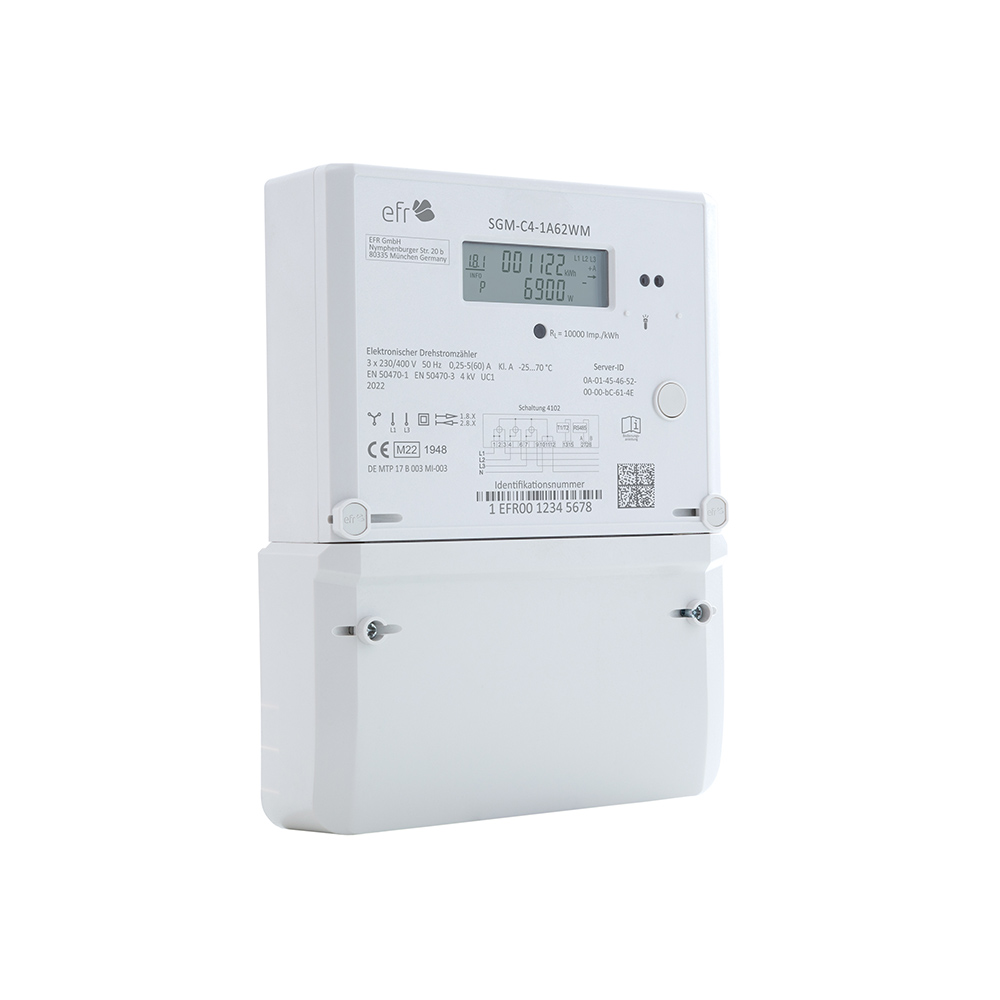

SGM-C4 Kompaktzähler

Systemfähiger Dreiphasen-Kompaktzähler
Moderne Messeinrichtung

Der systemfähige Dreiphasenzähler SGM-C4 ist ein Standardgerät zur Messung der elektrischen Wirkenergie bei privaten und gewerblichen Kunden und kann als „modernes Messsystem“ eingesetzt werden. Zur Systemanbindung verfügt der Zähler über die integrierte RS-485- Schnittstelle. In kompakter Bauweise ausgeführt erfüllt er die Funktionen nach dem Branchenstandard FNN. SGM-C4 kann für beide Energierichtungen in Bezug und in Lieferung direkt an- schließbar sein, auch als Doppeltarifzähler mit externer Steuerung lieferbar.

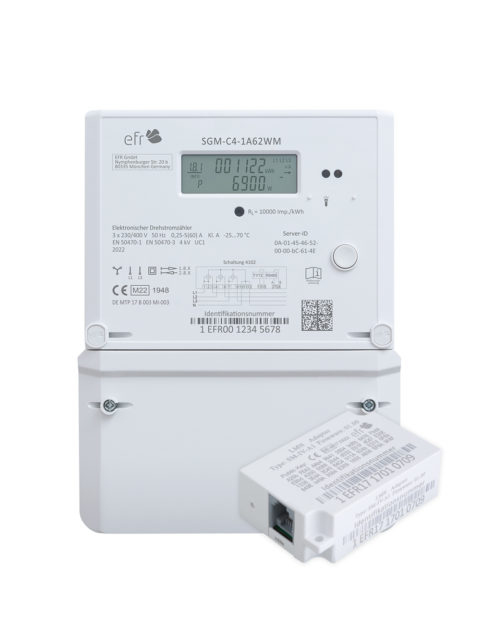

Mit dem externen an der RS-485-Schnittstelle angeschlossenen LMN-BAB-Adapter kann SGM-C4 zum „intelligenten Messsystem“ erweitert werden.

Bedienungsanleitung

PDF Download (Deutsch)

Produktinformationen

Als robust gebautes Standardgerät weist SGM-C4 folgende Merkmale auf:

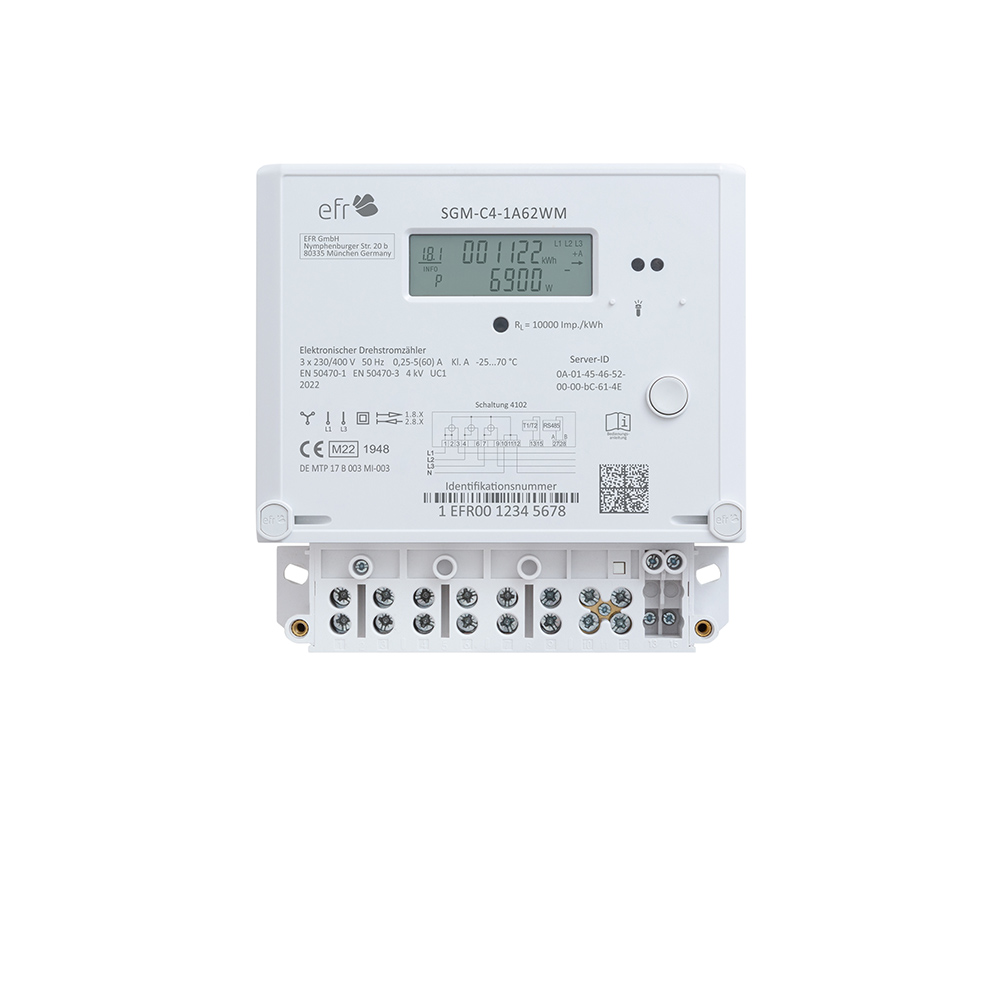

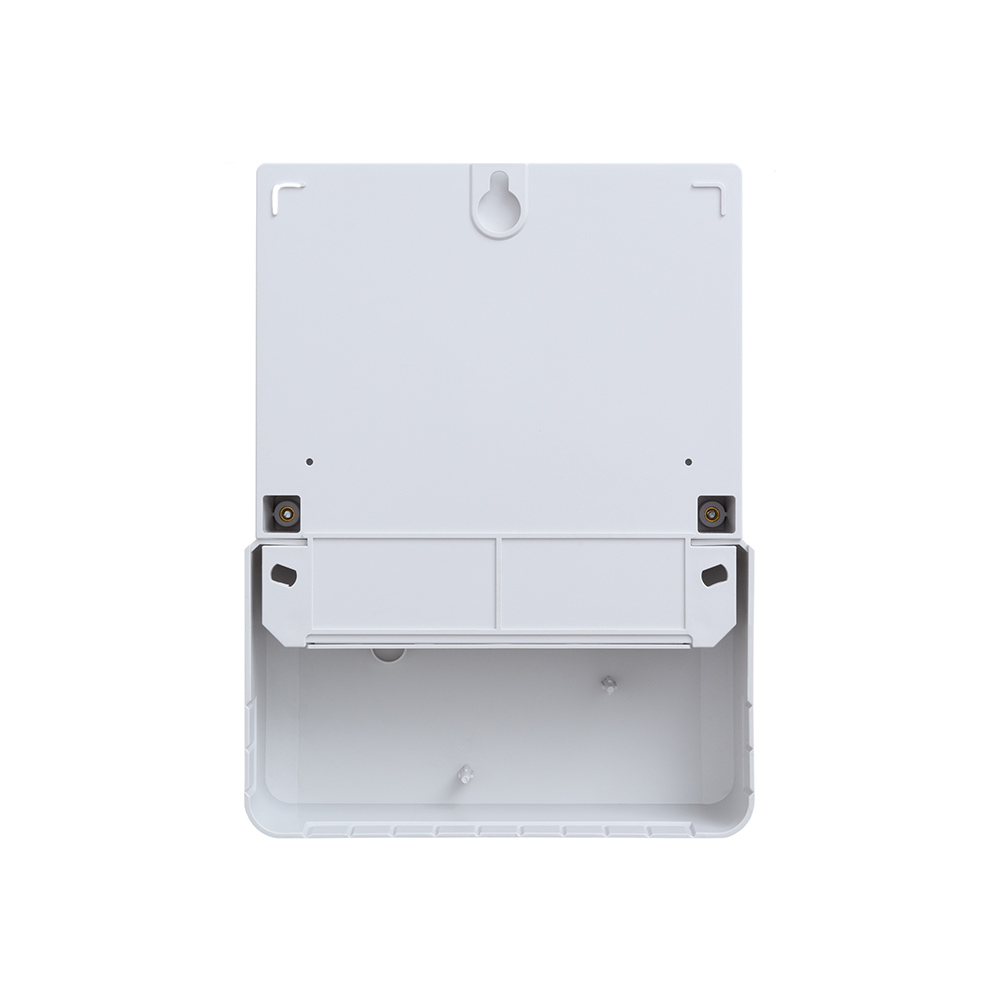

  • Gehäuse nach DIN-Standard für Dreipunktbefestigung mit Klemmendeckel geeignet zur Aufnahme des BAB-Adapters
  • Flexible Messung via Shunts mit intrinsischer Immunität gegen Harmonischen und externe Magnetfelder: +A oder -A mit Rücklaufsperre, +A/-A bidirektional, |A| richtungsunabhängig
  • RS-485-Busschnittstelle zur Fernkommunikation
  • PIN-geschützte Datenanzeige/-ausgabe
  • Frontseitige optische Schnittstelle zur lokalen Datenbereitstellung
  • Multifunktionsdisplay zur Anzeige von metrologischen und historischen Daten über zwei Jahre
  • Robuste, abstrahlungsarme Spannungsversorgung
  • Ausgabe von Messwerten und Parametern der Netzqualität
  • Doppeltarifausführung mit externer Steuerung über Zusatzklemmen als Option

Die Tages-, Wochen-, Monats- und Jahreswerte der Wirkenergie werden über einen Zeitraum von zwei Jahren als historische Daten im Ringspeicher aufgezeichnet und unter PIN-Schutz angezeigt. Die frontseitige optische Schnittstelle dient zur lokalen Bereitstellung der Messwerte und Geräteinformationen nach SML/COSEM im Sekundentakt. Diese Funktion ist ebenfalls PIN-geschützt. Die PIN-Eingabe erfolgt über den frontseitigen Taster oder optional über den optischen Taster.

Die RS-485-Schnittstelle dient zur Systemkommunikation mit der Baudrate von 9,6  kBit/s.  Die verwendeten Protokolle sind SML/COSEM in der Anwendungsschicht.

Standardfunktionen

In Übereinstimmung mit den gesetzlichen Vorgaben fungiert der Zähler als zuverlässiges und sicheres Messgerät für die Erfassung von abrechnungsrelevanten Wirkenergiemengen und von netzdienlichen Messwerten und Parametern wie Effektivwerte der Leiterspannungen/-ströme, Leistungen, Phasenwinkel und die Netzfrequenz.

Die Wirkenergie wird in beiden Richtungen gemessen, wobei folgende Messarten zur Verfügung stehen:

  • Messung in einer Richtung mit Rücklaufsperre
  • Messung der absoluten Beträge |A|: Richtungsunabhängige Summe der Beträge in allen Leitern
  • Messung in zwei Richtungen +A und -A
  • Messung des Energiebezugs über zwei Phasen bei Lieferung über einen Leiter

Die verwendeten Stromsensoren sind dabei robust befestigte, präzise Shunts, tauglich für Klassengenauigkeit B.

Die tatsächlichen Energiewerte in allen Leitern sind intern geführt und über die Datenschnittstellen verfügbar. Der Messmodus ist gemäß metrologischen Anforderungen werk- seitig einzustellen.

Der Zähler stellt folgende „Grid-Funktionen“ bereit:

  • Wirkleistungen PL1, PL2 , PL3, berechnet als Mittelwert über 1s, Auflösung 0,1W
  • Effektivwerte der Leiter-/ Leiter-Leiter-Spannungen UL1 , UL2 , UL3 , berechnet als Mittel- wert über 1s, Genauigkeit 1% vom Messwert, Auflösung 0,1 V
  • Effektivwerte der Leiterströme Il1, IL2, IL3, berechnet als Mittelwert über 1s, Auflösung 0,1A, Genauigkeit 1% vom Messwert
  • Phasenwinkel ϕL1, ϕL2, ϕL3, Genauigkeit/Auflösung 1° bezogen auf die Grundschwingung
  • Netzfrequenz fNetz, Genauigkeit 1%, Auflösung 0,1Hz

Optionale Funktionen

Als Option steht die Doppeltariffunktion mit externer Steuerung über die Klemmen 13 und 15 zur Verfügung. Die Tarifregister in beiden Energierichtungen sowie der aktuelle Tarif werden auf dem Display angezeigt. Das Entfernen des Klemmendeckels wird als Manipulation erkannt und aufgezeichnet.

Moderne Messeinrichtung

Systemfähiger Dreiphasen-Kompaktzähler

Mit den Ausführungen 5(60)A / 5(100)A, Klasse A/B nach MID ist der Zähler als eigenständiges Gerät (moderne Messeinrichtung), bei allen über Vierleiter direkt angeschlossenen Kundenanlagen einsetzbar. Zum typischen Einsatzbereich gehören Haushaltskunden, Kunden mit Eigenerzeugung und Einspeisung ins öffentliche Netz, Wohnanlagen, Kleingewerbe, sowie Arealbetriebe.

Intelligentes Messsystem

Systemfähiger Dreiphasen-Kompaktzähler

In Kombination mit dem sicheren Gateway über den LMN-BAB-Adapter bildet SGM-C4 das intelligente Messsystem, das in Endkundenanlagen mit einem Jahresverbrauch von > 6000 kWh sowie bei denen mit Einspeisung ins öffentliche Netz im Sinne von EEG gesetzlich vorgeschrieben ist. Für diese netzdienlichen Aufgaben stellt der Smart-Grid-Zähler die erforderlichen Messwerte zur Verfügung
